TIMO LED T Grid Linearlicht
Werkzeuglose Installation auf T15/T24 T Streben
Alle Muster sind möglich; Nahtlose Verbindung.
4 Jahre Garantie; CE, RoHS2.0, REACH-Zulassung
Produktbeschreibung: LEDONIK LED T Grid Linearlicht - Timo, ist für T15/T24 T Bars ausgelegt. Keine Notwendigkeit, etwas an den originalen Decken zu ändern. Timo ist an der ursprünglichen T-Leiste einfach und schnell befestigt.
Die LEDONIK LED T Grid linear TIMO Serie wurde speziell für T15/T24 T Bars entwickelt. Die Installation ist sehr einfach, keine Notwendigkeit, etwas an den originalen Decken zu ändern, die Verbindung ist sehr einfach, Timo wird von 24V DC sichere Niederspannung angetrieben, so dass ein Treiber mehrere Timo-Modelle einschalten kann, und dies macht die Verdrahtung und Anschlussarbeit viel einfacher für den Installateur. Dank unseres einzigartigen Schaltungsdesigns können bis zu 6 Meter große Timo-Linearlichter ohne Spannungsabfall oder Helligkeitsfehler miteinander verbunden werden.
Die Architekten und Kunden können ihre Phantasie nutzen, um jedes Muster zu bekommen, das sie an der Decke haben wollen, alle Muster sind möglich und es gibt keine Grenzen.
Vorteile
Speziell für den Oberflächenmontage auf T15/T24 T-Gittern/T-Gittern
Ein Treiber, um mehrere Lichtmodelle mit Strom zu versorgen, Loop-in/Loop-Out-Design, extrem einfach für die Verdrahtung
Einfache und schnelle Installation, keine Notwendigkeit, etwas auf original T Bar / T Gitter und Decken zu ändern
Flexibel und anpassungsorientiert, alle Rastermuster sind möglich, keine Begrenzung von Primärläufer / Hauptbalken
Funktionen
Standardgrößen (mm): 600, 625, 1200, 1250
RAL9016 als Standard-Beschichtungsfarben, andere RAL-Farben auf Anfrage erhältlich
Systemeffizienz bis 120 lm/W
EN 12464-1& LG7 konform, UGR<16 und UGR<19 Optional
Farbbereich Temperaturen 3000K, 3500K, 4000K, 5000K & 6000K
4 Jahre Garantie
Notfalloptionen verfügbar Verschiedene Dimmoptionen, einschließlich 0-10V, DALI, Switch Dim etc.
|
Modell |
Teilenummer |
Abmessung |
Leistung |
Lumen-Ausgang |
Strahl |
|

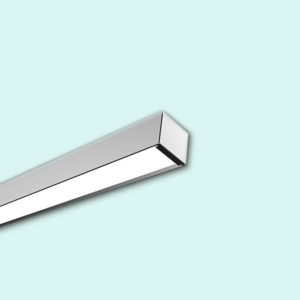

Op - Opalisch  TIMO OP - Opal |
TB15W060TOP |
600x26x20 |
15 |
1800 lm |
120° |
|
TB15W062TOP |
625x26x20 |
15 |
1800 lm |
120° |
|
|
TB30W120TOP |
1200x26x20 |
30 |
3600 lm |
120° |
|
|
TB30W125TOP |
1250x26x20 |
30 |
3600 lm |
120° |
|
|

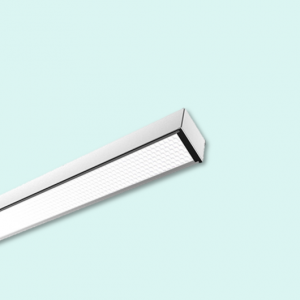

Mp - Micro Prismatic  TIMO MP - Micro Prisma |
TB15W060TMP |
600x26x20 |
15 |
1500 lm |
90° |
|
TB15W062TMP |
625x26x20 |
15 |
1500 lm |
90° |
|
|
TB30W120TMP |
1200x26x20 |
30 |
3000 lm |
90° |
|
|
TB30W125TMP |
1250x26x20 |
30 |
3000 lm |
90° |
|
|

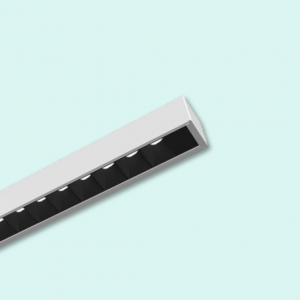

Br - Schwarzer Reflektor  TIMO BR - Black Reflector |
TB15W060TBR |
600x26x20 |
15 |
1500 lm |
60°/90° |
|
TB15W062TBR |
625x26x20 |
15 |
1500 lm |
60°/90° |
|
|
TB30W120TBR |
1200x26x20 |
30 |
3000 lm |
60°/90° |
|
|
TB30W125TBR |
1250x26x20 |
30 |
3000 lm |
60°/90° |
|
|

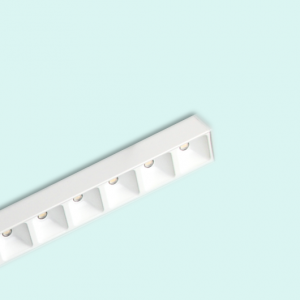

Wr - Weißer Reflektor  TIMO WR - White Reflectoe |
TB15W060TWR |
600x26x20 |
15 |
1650 lm |
60°/90° |
|
TB15W062TWR |
625x26x20 |
15 |
1650 lm |
60°/90° |
|
|
TB30W120TWR |
1200x26x20 |
30 |
3300 lm |
60°/90° |
|
|
TB30W125TWR |
1250x26x20 |
30 |
3300 lm |
60°/90° |
|
|

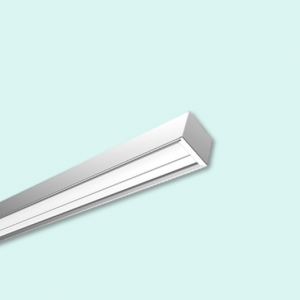

Als - Asymmetrisch  TIMO AS - Asymetrisch |
TB15W060TAS |
600x26x20 |
15 |
1500 lm |
120° |
|
TB15W062TAS |
625x26x20 |
15 |
1500 lm |
120° |
|
|
TB30W120TAS |
1200x26x20 |
30 |
3000 lm |
120° |
|
|
TB30W125TAS |
1250x26x20 |
30 |
3000 lm |
120° |

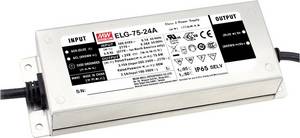

Geeigneter 24V / 36V / 48V Konstantspannungstreiber für TIMO LED T Grid Linearlicht
|
Meanwell ELG nicht-dimmbar |
ELG-75-ND |
75 Watt |
Für 5 x 600/625mm Module od. 2 x 1200/1250 mm Module |
 |
|
ELG-100-ND |
100 Watt |
Für 7 x 600/625mm Module od 3 x 1200/1250mm Module |
||
|
ELG-150-ND |
150 Watt |
Für 10 x 600/625mm Module od 5 x 1200/1250mm Module
|
||
|
Meanwell ELG dimmbar |
ELG-75-D |
75 Watt |
Für 5 x 600/625mm Module od. 2 x 1200/1250 mm Module |
|
|
ELG-100-D |
100 Watt |
Für 7 x 600/625mm Module od. 3 x 1200/1250 mm Module |
||
|
ELG-150-D |
150 Watt |
Für 10x 600/625mm Module od. 5 x 1200/1250 mm Module |
